德榮工業的匠心之作—基層通訊模塊

作者     荊順利    楊琛琛

煙臺德榮工業有限公司推出的基于MODBUS/RTU通訊協議而開發的基層通訊模塊，該系列產品是德榮工業在經過對自動化行業現狀及需求的深入調研、總結之后貼心設計所推出的匠心之作。

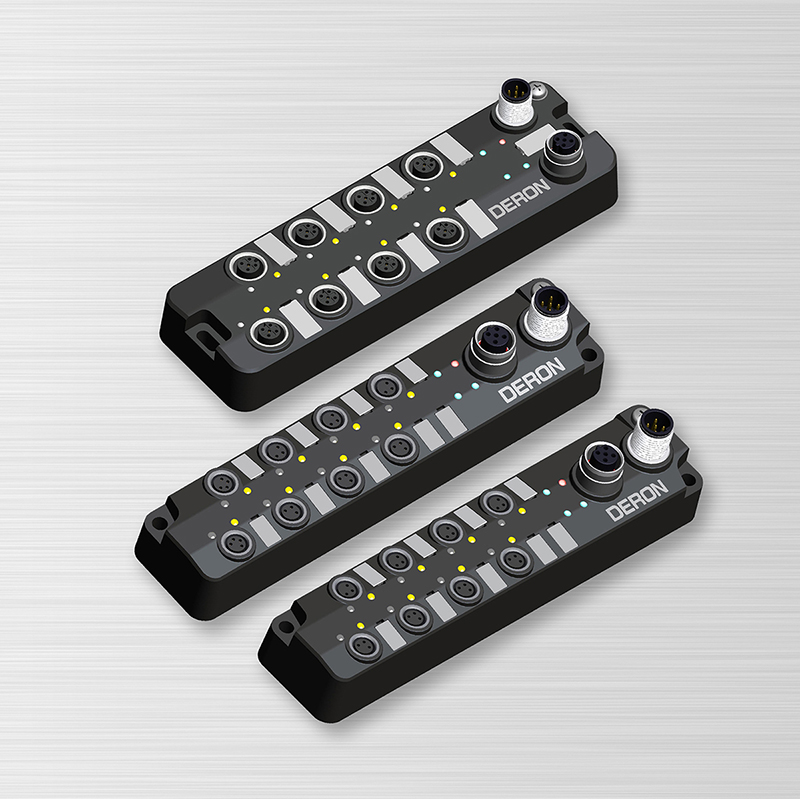

德榮工業的基層通訊模塊一共有6款產品，分為M8和M12兩種接口，分別為數字量輸入型、數字量可配置型及模擬量輸入型各一款；每一款產品都有相應的二維碼標識，用戶可以在網絡環境下，通過掃描二維碼了解本產品的詳情及圖紙、說明書的下載；一側面是產品的規格信息及通訊口的管腳分配圖，另一側面就是數字量及模擬量接口管腳分配圖。主通訊口為5針M12B-code接口，級聯口為5孔M12B-code接口。產品采用的通訊協議為Modbus/RTU,物理層為485，支持級聯。通訊格式默認為57600，8，1，E。

本產品的波特率用戶可自行設定，波特率一共有8種（1200/2400/4800/9600/19200/38400/57600/115200），當然，像波特率這種重要參數的設定，是需要在特殊通訊模式下完成的，確保了您不會因?yàn)檎`發指令而引起不必要的麻煩（具體設定方法說明書中有詳細說明）。另外，模塊的站號也是可以通過指令輕松配置的。如果使用PLC的話會比串口軟件更加方便，例如：三菱PLC，使用ADPRW指令的話就可以輕松搞定，指令自帶CRC校驗功能。西門子里也有對應的Modbus專用功能塊。

本產品設計全部為8個物理接口，M8系列IO端口為3孔，模擬量端口為4孔；M12系列IO端口和模擬量端口均為統一的5孔A-CODE接口，國際通用標準為1、3管腳為電源，4號為信號接口，M12的中間位置為設備接地點；數字量輸入型，顧名思義就是采集數字量的輸入信號并將其轉化后傳輸給Modbus主站；數字量可配置型，比數字量輸入型多了可配置輸入/輸出這一功能，給用戶帶來更加強大的運用空間，可靈活調整點位的分布；數字量端口輸入供電電流可達200mA，數字量輸出端口負載能力為500mA；模擬量輸入型，在6路可配置端口的基礎上，設計了兩個電流型模擬量輸入端口，可支持0-20mA/4-20mA兩種規格的模擬量信號輸入，給連續采集、監控和對應控制帶來了極大方便。模擬量端口與數字量端口在電路上做了隔離，保證了數據的精準性，可控制精度為滿量程的5‰。本產品均設計為IP67防護等級，外殼材質是ABS+PC，通過歐盟CE認證、RoHs認證要求。

本產品功能設計有：1、主電源接反保護功能，就是產品電源線接反的話是不工作也不損壞；2、端口錯誤或者短路保護功能，如果部品損壞導致短路或者接線錯誤導致的短路，端口報警顯示且不影響其他端口運行；3、輸出錯誤指示功能，就是輸出端口有信號輸入時會有報警提示（紅燈）；這個功能更大程度地提高了系統的容錯性能，對產品有較好的保護作用。

德榮工業設計了一款產品展示箱來向用戶展示“基層通訊模塊”的功能及組網生態家族的產品序列，讓朋友們能夠直觀的感受和了解到該生態的組成及能夠達成的目的?？陕?lián)系當?shù)貐^(qū)域經理或撥打400 893 9993按1號鍵預約上門服務。

該展示箱內部配置有通訊模塊、I/O預鑄連接器、插件式輸入/輸出組件及組網配套部件等等，可展示組網狀態及各種防誤功能。

綜合上述介紹的內容，實際插件式連接的核心就是以“插件為特征的生態產品序列”的組網為導向，不斷完善插件式部品的市場供應格局和普及化的過程。德榮工業會一直秉承“誠信共贏、合作循環”的經營理念，不忘初心，砥礪前行，為中國制造向中國智造轉型升級貢獻一份力量。
